Nouveaux outils de présertissage permettant le contrôle des raccords
Les nouveaux outils de présertissage contrôlable permettent d’utiliser le calibre de contrôle une fois le présertisage effectué. Ces nouveaux outils remplacent les anciens uniquement pour les dimensions indiquées ci-dessous :
Diamètre extérieur du tube |
Références actuelles |
Nouvelles référence |
Dimensions en fractionnaire (en pouce) |
||
1/4 |
MS-ST-400 |
MS-ST-400GA |
3/8 |
MS-ST-600 |
MS-ST-600GA |
1/2 |
MS-ST-810 |
MS-ST-810GA |
5/8 |
MS-ST-1010 |
MS-ST-1010GA |
Dimensions métrique (en millimètre) |
||
6 |
MS-ST-6M0 |
MS-ST-6M0GA |
8 |
MS-ST-8M0 |
MS-ST-8M0GA |
10 |
MS-ST-10M0 |
MS-ST-10M0GA |
12 |
MS-ST-12M0 |
MS-ST-12M0GA |
16 |
MS-ST-16M0 |
MS-ST-16M0GA |
Les outils de présertissage pour les autres types de diamètre restent disponibles voir ci-dessous :
Diamètre extérieur du tube |
Références actuelles |
Dimensions en fractionnaire (en pouce) |
|
1/16 |
MS-ST-100 |
1/8 |
MS-ST-200 |
3/16 |
MS-ST-300 |
5/16 |
MS-ST-500 |
3/4 |
MS-ST-1210 |
7/8 |
MS-ST-1410 |
1 |
MS-ST-1610 |
Dimensions métrique (en millimètre) |
|
3 |
MS-ST-3M0 |
4 |
MS-ST-4M0 |
14 |
MS-ST-14M0 |
15 |
MS-ST-15M0 |
18 |
MS-ST-18M0 |
20 |
MS-ST-20M0 |
22 |
MS-ST-22M0 |
25 |
MS-ST-25M0 |

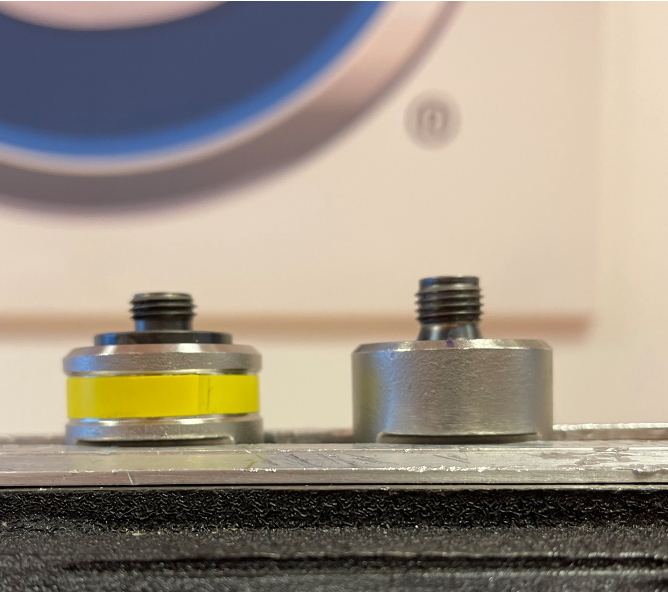

Les nouveaux outils de présertissage contrôlable se distinguent par une bague de couleur autour de l’outil, voir ci-dessous la différence entre un nouveau modèle à gauche et l’ancien à droite.
Afin de pouvoir contrôler le serrage avec le calibre de contrôle la procédure a été modifiée :

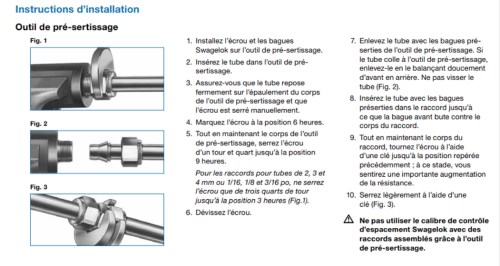

Procédure de montage pour l’outil de presertissage standard :

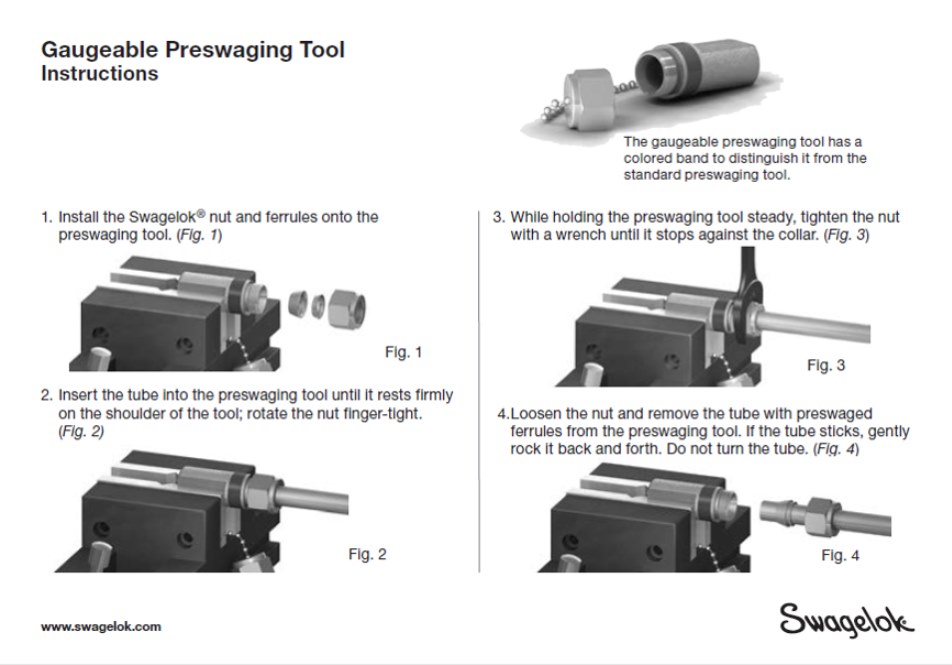

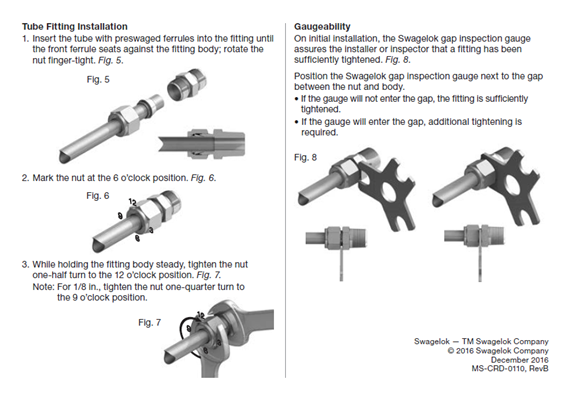

Procédure de montage du nouvel outil de présertissage contrôlable :
